產品概述

CDH-12環保型氣體絕緣金屬環網開關設備是哈哈體育引進德國先進的環保智能設計理念，推出的一款綠色智能型環網開關設備。該系列產品利用干燥空氣作為絕緣介質，將開關柜的一次主回路密閉于利用先進的機器人焊接技術并經嚴格氦質譜檢漏的氣箱中，采用成熟可靠的真空滅弧室作為真空斷路器及負荷開關主開斷元件，采用獨特設計的三工位隔離開關確保配電網絡運行維護安全可靠。

CDH-12系列環保智能全封閉開關設備產品的推出，是真正完全滿足國家電網及南方電網公司等客戶對環保型環網柜的需要，將引領環保型環網柜產品未來發展潮流。

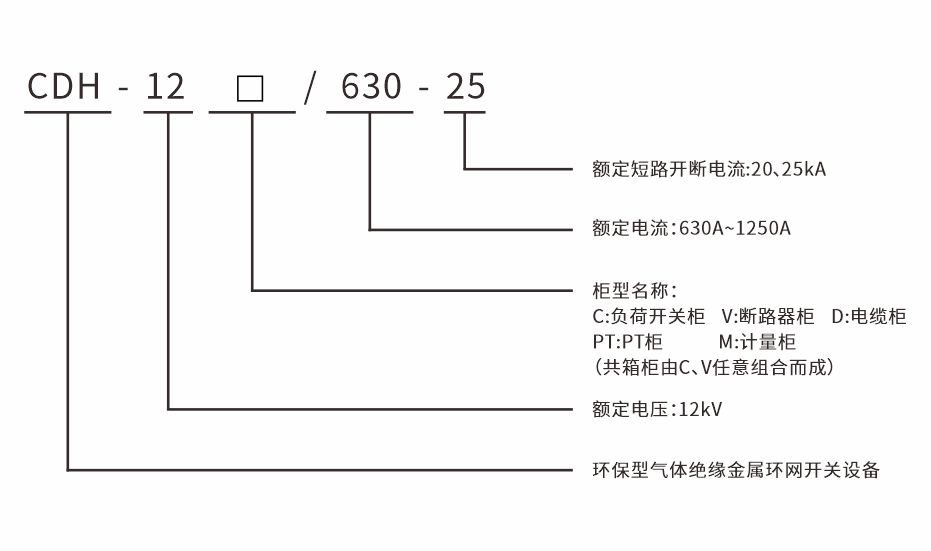

產品選型

正常運行條件

■環境溫度:
最高溫度 +40℃
最低溫度 -25℃濕度
■濕度：
24小時測量 ≤95%
1個月測量 ≤90%
■海拔高度 ≤5000米
■干燥空氣充氣壓力
20℃下為0.02Mpa（相對壓力）
■防護等級
氣室 IP67
外殼 IP4X

特殊運行條件

■若有別于正常運行環境條件的特殊運行壞境，在訂貨時需要用戶與制造商——哈哈體育集團中低壓智能配電有限公司協商處理。
■如果產品應用于更為惡劣的環境，如高海拔、低溫、嚴重污穢等情況，請與哈哈體育集團中低壓智能配電有限公司聯系。

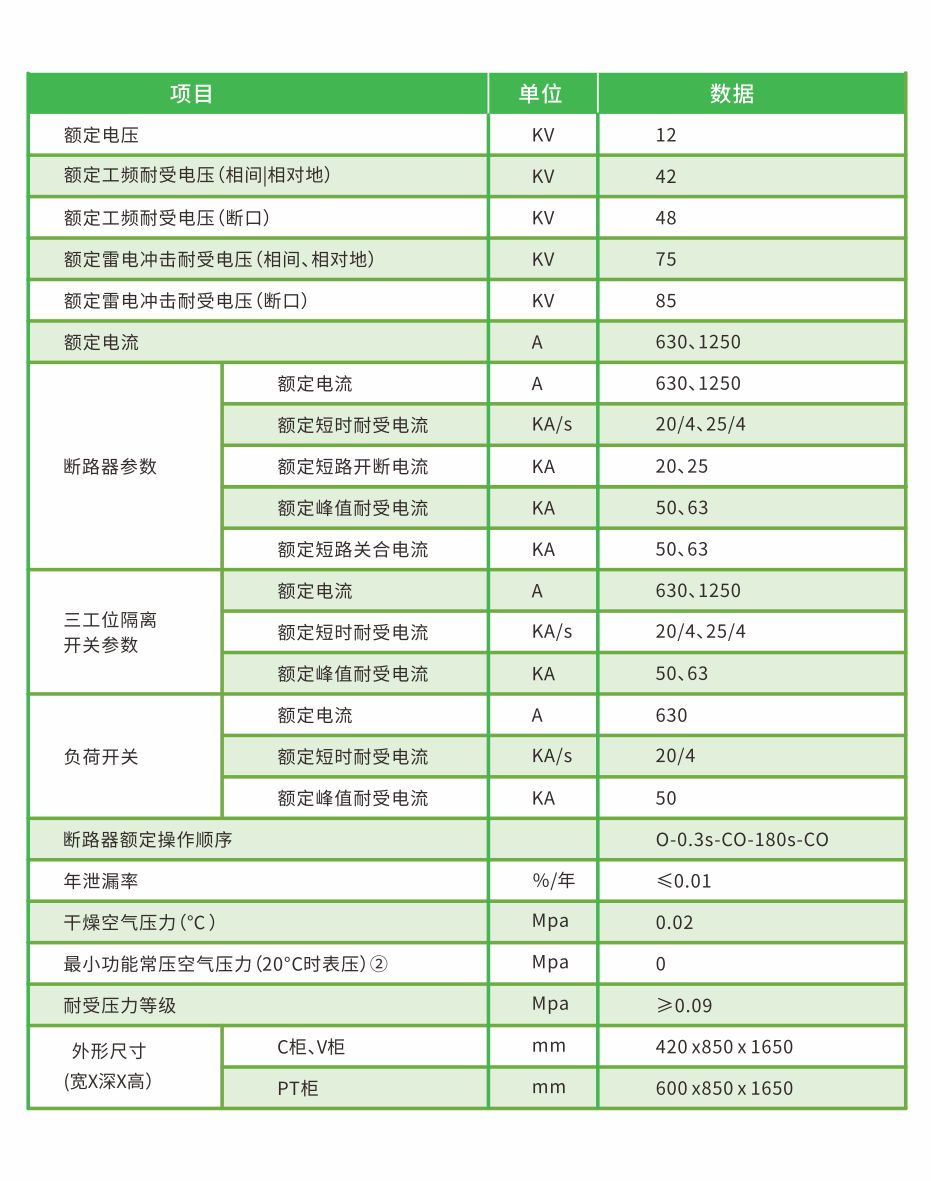

技術參數

注：
①壓力表為選配方案，標準配置不配置，若需要，定貨時需提出。
②負荷開關柜采用真空負荷開關，開關柜在零表壓下完全可耐受額定工頻耐受電壓及雷電沖擊耐受電壓。
③斷路器機械壽命：10000次;負荷開關機械壽命：5000次;隔離開關機械壽命：5000次;接地開關機械壽命：3000次。

技術特點

前瞻性設計
智能配網的基本設備，免維護固定式斷路器和負荷開關柜方案，為配電網的升級改造提供解決方案。采用機器人焊接氣箱，確保30年免維護。

真空滅弧、環保緊湊結構
采用干燥空氣防護。無SF6溫室氣體，安全環保。微正壓設計，防止外面潮氣進入氣箱內部。

集成化
配備智能組件，滿足智能電網和配網自動化需要。

模塊化設計
體積小，結構緊湊，母線拼接安全可靠，運行維護方便。標準化、模塊化柜體設計，生產效率高。

靈活豐富的方案
組合方案靈活多變，滿足用戶的各種配電方案。

與SF6氣體絕緣柜一脈相承
氣箱制造工藝現場安裝運行維護均與SF6氣體絕緣柜一脈相承。

用戶在訂貨時應注明

a)斷路器型號，名稱及訂貨數量
b)斷路器額定電壓，額定電流及額定短路開斷電流
c)額定操作電壓
d)備品，備件的名稱及數量
e)用戶若有其他特殊需求，可在訂貨時說明
f)產品咨詢電話：028-63155909
