產品概述

XYN9-27.5戶內箱型移開式交流金屬封閉開關設備，是電氣化鐵道專用的成套配電裝置，系單相交流50HZ的戶內設備，供電氣化鐵道牽引變電所、開閉所、分區亭作為鐵道干線電力牽引供電系統接受和分配電能之用。

產品特點

■　節約變電所高壓配電室的占地面積。
■　根據用戶需要，高壓室可不設電纜溝，可減少若干預埋件，有效降低變電所造價。
■　箱式開關設備，便于觀察維護，防護等級高。
■　靈活的工程設計理念，完善的一次線路設計方案。
■　自動化程度高，可實現就地或遠方遙控操作。

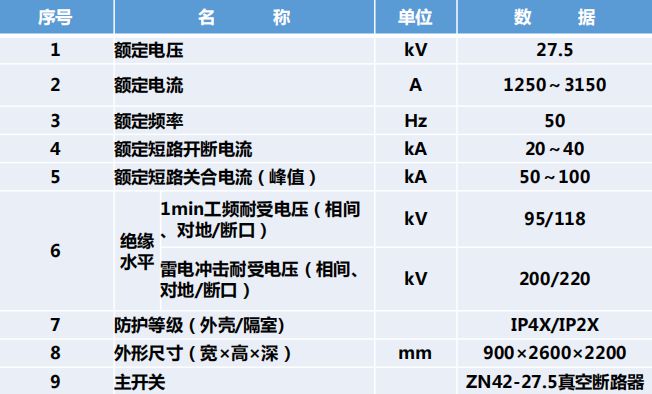

產品參數

開關柜結構圖

A 儀表室        B 高壓室
1 楣頭      2 柜間套管      3 產品銘牌      4 模擬母線排
5 接地母線      6 進出線電纜      7 支持絕緣子  8 高壓室
9 主母線      10 推進機構      11 連鎖定位機構      12 真空斷路器

用戶在訂貨時應注明

a)斷路器型號，名稱及訂貨數量
b)斷路器額定電壓，額定電流及額定短路開斷電流
c)額定操作電壓
d)備品，備件的名稱及數量
e)用戶若有其他特殊需求，可在訂貨時說明
f)產品咨詢電話：028-63155909
